城市污水管網運行狀況復雜多變，檢查井內不僅存在水流動態變化，還可能積聚硫化氫、甲烷等有毒有害或易燃易爆氣體。傳統人工巡檢難以及時捕捉瞬時流量異常與氣體泄漏風險。為此，大禹電子推出“超聲波多普勒流量計+氣體監測報警設備”一體化監測方案，并通過RTU數據遠程傳輸單元，將關鍵指標實時上報至當?shù)刈〗ú块T綜合管理平臺。

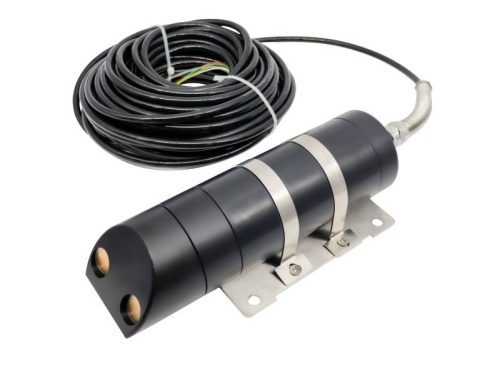

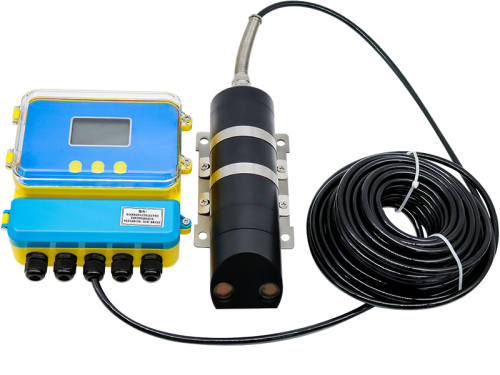

本方案中，超聲波多普勒流量計的流速傳感器被安裝在檢查井的進水管道內。該傳感器采用多普勒頻移原理，向水中發射超聲波脈沖，通過接收懸浮顆粒或氣泡反射的回波頻率變化，即可計算流體流速。配合內置的壓力或超聲波液位測量單元，傳感器能夠同步獲取管道內的瞬時流速、累計流量、液位高度及介質溫度四類關鍵參數。由于傳感器采用外夾式或插入式安裝，無需截?cái)喙艿阑蚋淖兯餍螒B(tài)，極大降低了施工難度與后期維護成本。
與此同時，檢查井內壁上壁掛安裝了一臺氣體監測報警設備。設備內置電化學或催化燃燒式傳感器，可連續檢測井內硫化氫(H?S)、一氧化碳(CO)、甲烷(CH?)或氧氣濃度。一旦任一氣體濃度超過預設閾值，報警器將立即觸發本地聲光警報，并通過繼電器或數字通信接口向RTU發出告警信號。雙參數同步監測的設計，不僅保障了下井作業人員的生命安全，也有效預防因氣體泄漏引發的次生事故。
超聲波多普勒流量計與氣體報警設備均通過RS485(Modbus RTU協議)或有線模擬量輸出，將實時數據匯集至現場的RTU遠程終端單元。RTU按照當?shù)刈〗ú块T規定的采樣頻率和報文格式，將流速、流量、液位、溫度以及氣體濃度數據打包加密，經4G或NB-IoT無線網絡上傳至綜合管理平臺。管理人員通過平臺可遠程查看各監測井位的動態曲線，接收超限報警推送，為排水管網調度、防汛預警及氣體風險防控提供量化決策依據。
目前，該組合方案已在多地市政污水管網示范點穩定運行，實現了“水氣同測、遠程監管”的目標。大禹電子可根據不同井深、管徑及氣體組分提供針對性配置，歡迎廣大客戶與合作伙伴來電咨詢或預約現場技術交流。
